Смывочные стоки окрасочных роботов — всё опасные отходы? Эта мембранная технология обеспечивает замкнутый цикл повторного использования

Anhui Plum Membrane Technology · Кейс: процесс на трубчатых мембранах

При серийном производстве или смене цвета окрасочные роботы используют водный очиститель для промывки распылительных головок, колоколов и трубопроводов. Образующиеся смывочные стоки традиционно вывозятся целиком как опасные отходы, что обходится дорого. Компания Plum Membrane применяет процесс «трубчатая мембрана PEK® + нанофильтрация»: более 80 % смывочной жидкости после обработки возвращается на промывку распылительных головок, а объём опасных отходов снижается примерно до 20 %. Основной процесс работает полностью автоматически, а срок окупаемости оборудования — менее одного года.

1. Проблема: почему смывочные стоки становятся дорогими опасными отходами

В окрасочном цехе автомобильного завода окрасочные роботы при серийном производстве или смене цвета обязаны промывать распылительные головки, колокола и трубопроводы водным очистителем, чтобы остатки краски не ухудшали качество покрытия. Образующаяся жидкость с остатками краски содержит краску, смолы и коллоидные примеси; ранее 100 % таких стоков вывозилось как опасные отходы.

Это создаёт двойную нагрузку: предприятие несёт высокие затраты на временное хранение, транспортировку и утилизацию опасных отходов, а также вынуждено постоянно закупать свежий водный очиститель. Снижение нагрузки по утилизации отходов и организация замкнутого цикла повторного использования очистителя стали насущной практической задачей окрасочных цехов.

2. Решение: трубчатая мембрана PEK + нанофильтрация для замкнутого цикла

В проекте используется система рекуперации водного отработанного растворителя. Технологический маршрут следующий:

1. отработанный растворитель из цеха подаётся в исходный бак трубчатой ультрафильтрационной мембраны;
2. после повышения давления циркуляционным насосом он фильтруется через трубчатую мембрану PEK®, а осветлённая жидкость направляется в исходный бак нанофильтрации; только около 20 % концентрата обрабатывается как опасные отходы;
3. осветлённая жидкость после ультрафильтрации проходит тонкую фильтрацию в системе нанофильтрации и собирается в баке пермеата; пермеат можно использовать для смешения;
4. в баке вторичного смешения пермеат нанофильтрации смешивается с исходным смывочным растворителем в определённой пропорции согласно требованиям производства;
5. полученная смесь возвращается в цех для повторного использования.

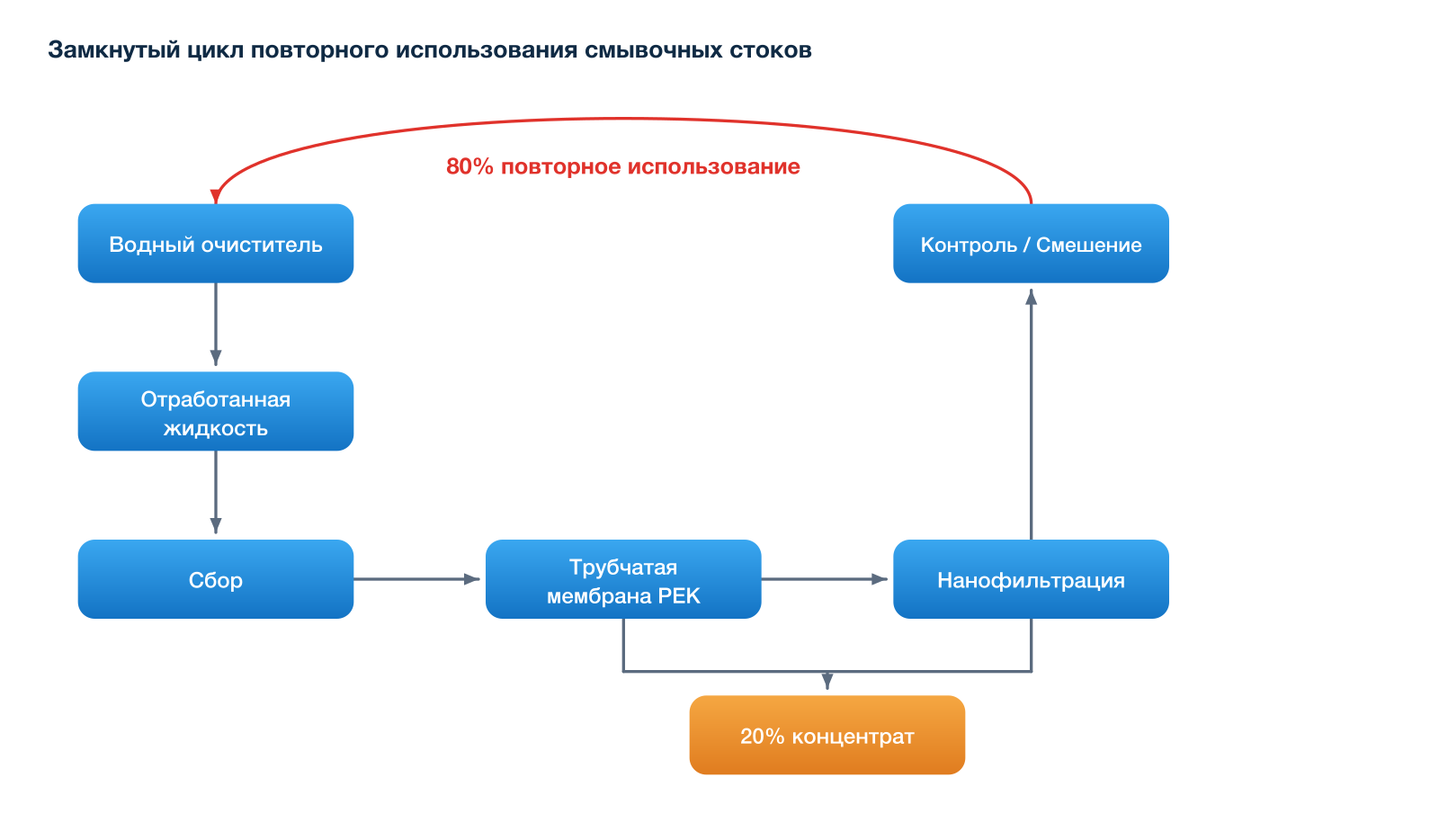

Система обеспечивает многократное повторное использование растворителя и реально сокращает как объём опасных отходов от воды для промывки краскопультов на линиях грунта и верхнего покрытия, так и расход свежего смывочного растворителя.Замкнутый цикл повторного использования смывочных стоков80% повторное использованиеВодный очистительОтработаннаяжидкостьСборТрубчатаямембрана PEKНанофильтрацияКонтроль / Смешение20% концентратРис. 1　Схема замкнутого цикла повторного использования смывочных стоков

3. Преимущества проекта

3.1. Значительное сокращение опасных отходов и снижение нагрузки по их утилизации

Система возвращает более 80 % водных смывочных стоков; на внешнюю утилизацию направляется лишь около 20 % концентрата, что существенно снижает затраты на утилизацию, транспортировку и хранение опасных отходов.

От 100 % опасных отходов к снижению объёма на 80 %:

• Традиционный режим: вся жидкость вывозится на утилизацию, 100 % опасные отходы;
• Замкнутый цикл: возвращённая жидкость используется по назначению, опасные отходы около 20 %;
• Общий путь: сбор стоков → мембранное разделение → возврат жидкости / утилизация концентрата.

3.2. Экономия с двух сторон, короткий срок окупаемости

Смывочная жидкость возвращается в исходный производственный процесс, что снижает закупку свежего очистителя; вместе со снижением затрат на утилизацию опасных отходов это даёт экономию с двух сторон. По результатам проекта срок окупаемости оборудования — менее 1 года, и природоохранное оборудование превращается из затрат в источник выгоды.

• Меньше закупок очистителя: возвращённая жидкость идёт в исходный процесс;
• Ниже затраты на утилизацию отходов: сокращение отходов снижает расходы;
• Окупаемость менее 1 года: оборудование из затрат становится источником выгоды;
• Повторное использование жидкости + сокращение отходов = экономия с двух сторон.

3.3. Полностью автоматическая работа на ПЛК, минимум ручных операций

Система использует полностью автоматическое логическое управление на ПЛК и автоматически выполняет четыре ключевые операции — работу, промывку, перенос и смыв, — непрерывно контролируя расход, давление и уровень. Весь процесс контролируем и прослеживаем, оборудование работает стабильно, а повторяемость и согласованность процесса высоки.

4. Приёмка: 45 дней стабильной работы, все показатели выполнены

Монтаж на площадке начался в начале августа 2024 года. В ходе работ график был оптимизирован с учётом остановок производства у заказчика и новых требований к процессу смешения; 25 октября были завершены все монтажные и электромонтажные работы, а 27 октября началась первая пусконаладка с подачей сырья. Команда продолжала дорабатывать процесс и оптимизировать параметры работы, постепенно приводя характеристики оборудования в соответствие с производственными стандартами заказчика.

Согласно техническому соглашению проекта, для приёмки требуются 45 дней стабильной работы, соответствие проектным требованиям и частота отказов ниже 2 %. Заявка на приёмку была подана 20 февраля 2025 года; после 45-дневной проверки стабильной работы все показатели были выполнены, и в конце марта 2025 года приёмка была полностью завершена.

Заключение

Учитывая высокую стоимость утилизации водных смывочных стоков окрасочного цеха как опасных отходов, замкнутый цикл позволяет значительно сократить их объём и снизить затраты. Чтобы узнать больше об инвестициях в проект и оценке применимости технологии, свяжитесь с нами для получения индивидуального технического решения.
