Проект ZLD для сточных вод сероочистки, 10 м³/ч

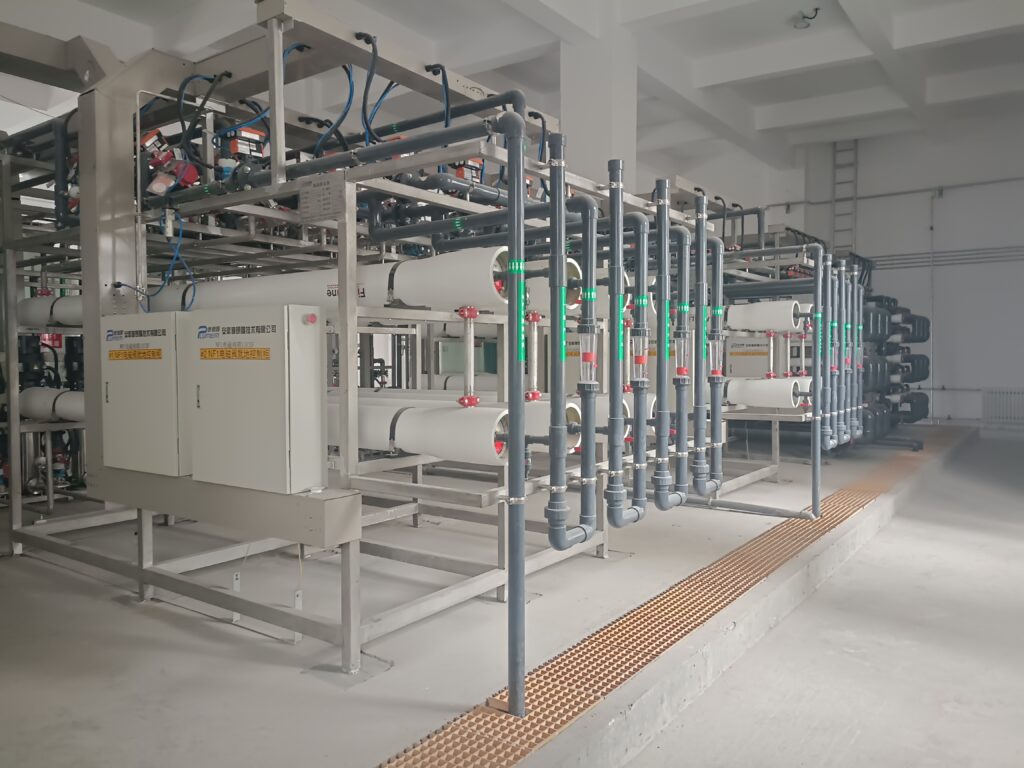

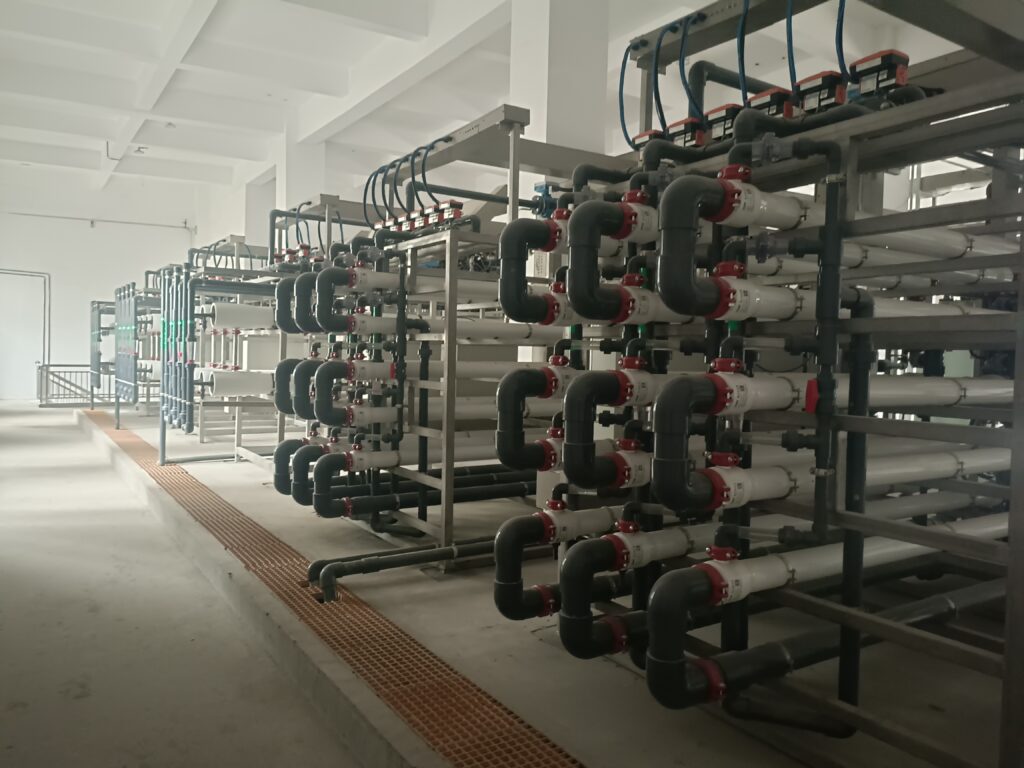

Проект ZLD производительностью 10 м³/ч: двухступенчатое умягчение, трубчатые мембраны PEK, нанофильтрационное разделение солей и обратный осмос высокого давления. Plum поставила технологическое оборудование, кроме выпарного аппарата.
Описание проекта
В проекте обрабатываются сточные воды десульфуризации дымовых газов с производительностью 10 м³/ч. Схема без жидкого сброса (ZLD) объединяет умягчение и разделение твёрдой и жидкой фаз, нанофильтрационное разделение солей, обратный осмос высокого давления и последующую ступень выпаривания.
Реализованная технологическая схема
Двухступенчатое умягчение и осаждение: сточные воды сероочистки проходят эту ступень перед поступлением в систему трубчатых мембран PEK.
Система трубчатых мембран PEK: разделение твёрдой и жидкой фаз после реакции; предусмотрен плитно-рамный фильтр-пресс.
Установка декарбонизации: соединяет поток пермеата трубчатых мембран с последующей ступенью удаления жёсткости.
Удаление жёсткости на ионообменной смоле: дополнительная подготовка перед нанофильтрацией и обратным осмосом.
Двухступенчатое нанофильтрационное разделение солей: пермеат и концентрат NF направляются раздельно; концентрат возвращается на входную ступень умягчения.
Обратный осмос высокого давления: обработка пермеата NF; пермеат RO используется повторно, а концентрат поступает на выпаривание.
Интерфейс с выпарной ступенью: подача концентрата RO и возврат конденсата на входную часть схемы. Выпарной аппарат не входит в объём поставки Plum по этому проекту.
Повторное использование воды и потоки концентрата
Концентрат NF возвращается на входную ступень умягчения, а пермеат NF поступает на обратный осмос высокого давления. Пермеат RO используется повторно, концентрат RO поступает в выпарной аппарат. Конденсат возвращается на входную часть схемы.
Объём поставки Plum
Plum поставила оборудование умягчения и системы трубчатых мембран PEK, плитно-рамный фильтр-пресс, установку декарбонизации, ступень удаления жёсткости на смоле, двухступенчатую нанофильтрацию и обратный осмос высокого давления. Выпарной аппарат подключается через технологический интерфейс и не входит в объём поставки Plum по этому проекту.
